Saunan sähköasennukset

Hiljaiseloa hieman vietetty sähköblogin suhteen. No nyt hieman korjausta asiaan... Pikaisia kuulumisia, eli missä mennään. Toinen vuosi lusittu, koulu loppui toukokuun viimeisellä viikolla ja kesäloma alkoi. Syksyllä jatkuu koulutus, todennäköisesti harjoittelujaksolla.

Vaikka loma alkoi, ystävän kanssa tuli keskusteltua saunarakennuksen sähköistä. Sauna/löylyhuoneen asennuksissa (ja kosteiden tilojen yleensäkin) on hieman tarkemmat määräykset kuin nk. kuivissa tiloissa.

Huomioitavaa

IP-luokka pitää olla vähintään 24 (roiskevesi)

Etäisyydet, mitat
Sauna
¤ 0.5 metriä kiukaan ympärille ei muita sähkölaitteita (vain kiukaaseen kuuluvia).
¤ jos saunaan asentaa sähkölaitteita (valot yms), kojeen saa asentaa korkeintaan metrin korkeudelle (tavallisella MMJ:llä)
¤ yli metrin korkeudessa johtojen ja laitteiden pitää kestää vähintään 170-asteen lämmön
¤ saunassa johdot pitää kulkea nk. kylmällä puolen

Suihkut ym.
Suihkutilat ovat jaettu alueisiin, alue riippuu etäisyydestä vesipisteeseen (esim. suihkun vesihana). Alueita on kolme (0 - 2), jotka määrittelevät mitä alueelle saa asentaa.

Karkeasti yleistettynä:
¤ vesipisteestä puolen metrin etäisyydelle (lattiatasolla) ei saa asentaa sähkölaitteita;
¤ 1.2 metrin etäisyydellä vesipisteessä IP-luokitukseen (vedeneristykseen) pitää erityisesti kiinnittää huomiota

Linkit
- IP-luokitus, WP
- Mikä on IP-luokitus, STEK

- Saunojen sähköasennukset
- Kylpyhuoneen sähköasennusten uusiminen

Sähköpiirustukset ja kytkennät

Keväällä on pidetty Sähköpiirustukset ja kytkennät -kurssia, jossa on käyty läpi rakennuksien sähköpiirroksia. Talon pohjapiirrokseen sijoitettu mm. pistorasiat ja valaistuspisteet. Lisäksi valaistuksesta tehdään valaisinluettelo. Sähköpiirrustuksiin kuuluu myös lämmitys sekä sähkökaapin sisältö.

Linkit
Kodinvalaistus: Suunnittelu, hankinta, toteutus
Esimerkkejä piirroksista


http://products.ensto.com/documents/keskukset/Keskukset/ESSV345_36_IT/

Moottoriasennuksia

Tässä jaksossa alkaa moottoriasennukset (tai no paremminkin alkanut). Lauta-asennuksissa/harjoituksissa käytetään kontaktoreita etc. Näistä meittillä ei ole kovinkaan kokemusta, joten not my thing...

Saatiin viime viikolla etätehtävänä seuraavanlainen kuvajainen:

Tehtävä

Ratkaisu

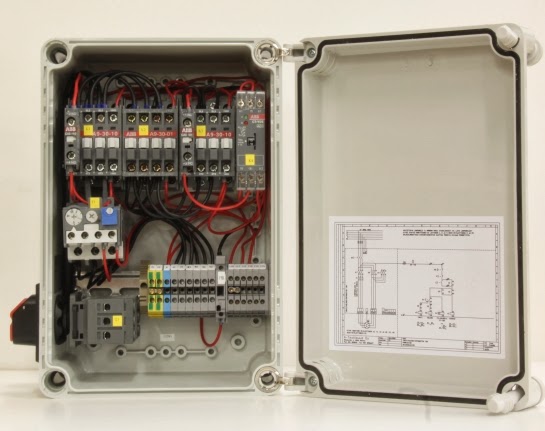

Lisäksi aiemmin olemme harjoitelleet (tai pikemminkin pohtineet) tähti-kolmio-kytkentää:

Kuvat A-teollisuus OY:n sivuilta

Uusi jakso, uusia kursseja

Pitkästä aikaa merkintää tännekin...

Helmikuun alussa alkoi talviolympialaiset Sotšissa, Venäjällä. Koululla on toiminnassa kisojen ajan kisakahvila (liiketalouspuolen pyörittämänä), kisojen jälkeisestä toiminnasta en sitten tiedä. Helmikuussa alkoi myös uusi jakso, samalla alkoi uusia kursseja. Yksi kursseista on luotettavuustekniikka.

KÄSITTEITÄ

Käyttövarmuus
Kohteen kyky suoritta vaadittu toiminto tai tehtävä moitteettomasti tietyissä olosuhteissa tiettynä/suunniteltuna ajankohtana
* kyky toimia vikaannuttamatta

Käytettävyys, käyttövarmuus
Todennäköisyys, että kohde on ehjä satunnaisella hetkellä tarkiistettaessa

Luotettavuus; toimintavarmuus
Kohteen kyky toimia vikaantumatta; todennäköisyys, jolla kohde ei vikaannu tiettyyn ajankohtaan mennessä kertaakaan

ramentor
http://www.ramentor.com/etusivu/teoria/kayttovarmuus/

Vika
Kohteen poikkeava toiminta normaalista, toiminta joka poikkeaa vaatimuksista

Keskimääräinen vikaantumistiheys, vikatiheys
Kohteen vikaantumistodennäköisyys tiettyä aikayksikköä kohden

Vioittumistod.näk., F(t)
Todennäköisyys, että laite vioittuu käyttöajan t kuluessa

Luotettavuus, R(t)
Todennäköisyys, että kohde toimii käyttöajan t

Keskimääräinen vikaväli, MTBF (Mean Time Between Failure)
Keskimääräinen aika kahden vian välillä

Vioittumistodennäköisyys F(t) ja luotettavuus R(t) on suhdeluku, joka ilmoitetaan yleensä prosentteina tai miljoonasosina (ppm, parts per million)

H. Honkanen, Kajaanin ammattikorkeakoulu
http://gallia.kajak.fi/opmateriaalit/yleinen/honHar/ma/LUOTETTAVUUSTEKNIIKKA.pdf

LINKKEJÄ
WP: Luotettavuustekniikka
Mat-2.3118 Luotettavuustekniikka

Koulutusmessut 2014

Keskiviikkona 15.1.2014 järjestetään ammattikoululla koulutus- ja rekrytointimessut.

Itse messut järjestetään klo 10-15, mutta opiskelijoilla päivä alkaa jo klo 8. Sähköosasto päivystää roikkavastaavana, eli sähkön jakelu näyttelynasettajille. Pitkä päivä tiedossa siis...

Turvallisuus (telineet ja tulenkestävyys)

Telineturvallisuus
Loppuvuodesta järjestettiin telineturvallisuuteen liittyvä luento. Luennolla käytiin läpi telineisiin ja niillä työskentelyyn liittyviä turvallisuusasioita.

Tikkaat, telineet, varusteet jne...

Joskus tulevaisuudessa järjestetään vielä toinen osio kurssista. Teorian lisäksi tiedossa käytännön hommia.

Linkit:
Työterveyslaitos
Telineiden turvallisuusohje (pdf)
Turvallisuusuutiset
Turvallisesti raksalla (pdf)

Paloturvallisuus
Kaverin kanssa keskusteltiin rakennuksien palo-osastoinnista ja samalla keskusteltiin sähköasennuksiin liittyvistä paloturvallisuusasioista.

Etsiskelin hieman tietoa (eli googletin), ja törmäsin erään valmistajan listaukseen kaapeleiden paloluokista.

Paloluokkia on useampia, ja niissä määritellään johtojen käyttäytyminen eri palotesteissä. Kuinka kauan johto kestää (avo)tulta, kuinka tuottaa savua...

Lähteissä mainitut testausstandardit ja:
- EN 60332-3 (kaapelien nippupoltto)
- EN 50267 (kaapelimateriaalien halogeenittomuus)
- EN 61034 (vähäinen savunmuodostus)

- SFS 6000-sarjan standardin vaatimukset ilman lisäsuojaa asennettaville johtojärjestelmille
- rakentamismääräysjulkaisu E1

ST-kortistossa on määritelty asennukseen liittyviä turvallisuusasioita. Ilmeisesti tarkemmin löytyy ST 51 -alkuisesta kortistosta (valitettavasti en pääse tarkistamaan sisältöä kortiston maksullisuudesta johtuen).

Linkit
Reka kaapelit: Paloluokat F1, F2, F3 ja F4

PS. Gyproc- eli kipsilevy paloturvallisuudessa: yhden levyn paksuus antaa 15 minuutin paloturvallisuussuojan...
